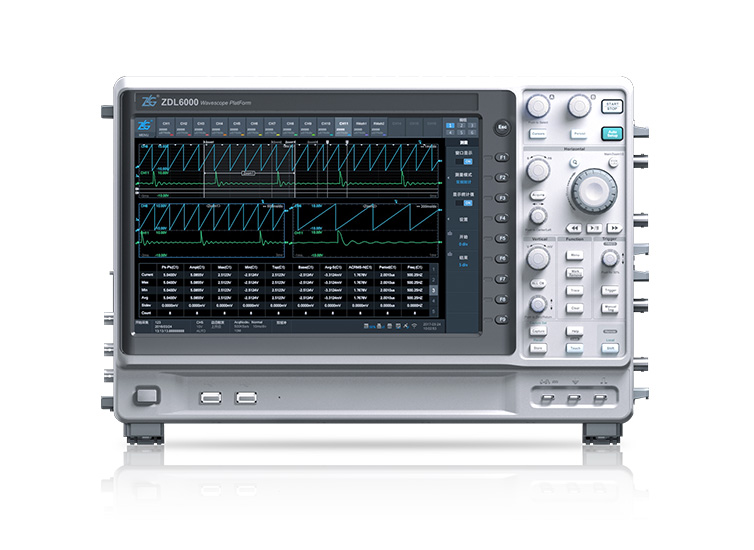

ZDL6000示波记录仪

定制属于你自己的测试平台

计量级板卡精度

只有足够高的测试精度，才能满足复杂场景下的测试要求。

ZDL6000的示波板卡测量精度最高可达0.03%，

非常适用于SiC、GaN等新材料电力电子器件的精确测量，

同时可以作为标准实验室的计量检测依据。

输入通道之间全隔离测量

每台示波记录仪标配8个板卡卡槽，各输入通道之间相互绝缘隔离，

可最大程度确保在强干扰、多参考电压等复杂环境下的精确测试。

 多种信号自由搭配

示波记录仪可以提供电压、电流、CAN、温度…等多种输入板卡，通道最多可达128CH。

用户可根据具体的测试需求自由组合电信号和物理信号，满足各种场景下的测试需求。

 所有通道同步测试

示波记录仪内部设有高稳定性温度补偿的100MHz同步时钟，

避免了温度带来时钟漂移所引入的测量误差。

同时也保证了每一个通道ADC的采样相位同步，

减少了测量时通道间相位角所引入的误差，

误差在3ns以内，保证所有通道信号同步测试。

 2Gpts大容量内存波形存储

在示波模式下，实时波形存储深度高达2Gpts，配合最高可达100MS/s采样率的板卡，

非常适合长时间的波形采集。

如果8个卡槽全部选配，可轻松实现16通道隔离示波器功能。

最高2T固态硬盘存储

在记录模式下，示波记录仪最高可选配2T固态硬盘实时存储，

实时记录采样率可达1MSa/s，

用作测量平台时，耐久性测试的数据记录时间可长达500天。

双捕获模式

长时间的趋势数据通常采用低采样率采集趋势数据，

但突发的高度瞬态异常信号需要采用高采样率捕捉。

通过双捕获功能，可以同时设置两个不同的采样率来满足数据捕获要求。

在波形处于正常状态时，

保持低采样率记录波形变化趋势，一旦波形满足触发条件，

示波记录仪将立即切换到最高100MS/s的速度记录高速瞬态事件。
