------ 一种可对广域网接口进行全面深入分析的多功能分析仪
概览
- 简单快速的配置
- 支持高速 (OC3/STM-1 和 OC12/STM-4) 光纤接口的实时分析
- 一台仪表便可支持ATM和PoS服务
- 一台仪表支持单模和多模
产品功能
OptiView 广域网分析仪可以让您即时、全面地透视广域网链路性能，帮您对从T1到OC12的广域网链路进行积极主动地管理和高性能的故障诊断。
迅速透视您的高速广域网链路
OptiView OC3/OC12 广域网分析仪对广域网链路提供快速、方便、全面的性能分析方法。能够从任何一台工作站远程控制它，可对广域网链路从物理层到应用层地分析，必要时还可以启用协议分析。自动检测链路上任一新的网络应用或端口，当有流量通过价值连城的广域网连接时让您获得通知。您可以把 OptiView OC3/OC12 广域网分析仪做了一个独立的工具，也可以把它做为综合管理方案的一部分。
易于配置
做为一个独立的平台， OptiView 广域网分析仪可以在 OC3 和 OC12 链路上既支持 ATM 也支持SONET/SDH。广域网分析仪小巧紧凑（半个机架宽1U高），既支持单模链路也支持多模链路。此设计可以监测不同的链路类型，适应未来网络高速链路或广域网技术的需求。
OptiView 广域网分析仪可以同时监测上下行两条高速链路，可以同时显示和分析全双工的流量。
广域网分析仪具有一个10/100 Mbps 以太网 RJ-45管理口，可以通过管理口用 Optiview 广域网分析仪远程控制软件（此软件做为广域网分析仪产品的一部分）提供远程管理，最多能提供8个用户同时在线接入并执行不同的分析。网络管理设置容易，例如SNMP "陷阱"目标的设置，设备搜索的范围，用户认证和访问级别权限等等。用户安全设置提供了必要的灵活性来符合Sarbanes- Oxley对于数据查看和存取的新需求。
分析仪安装设置就如家用小工具一样简单。将广域网链路通过在线监测接口盒连接至分析仪，接入电源，将管理端口连接到以太网端口，在PC上安装用户界面软件，运行应用程序。随着分析的自动开启，您即时就可查找和分析您的广域网--只需最少的配置。
全面的广域网透视
OptiView 广域网分析仪可以用于识别广域网问题，例如病毒攻击、新的未知的应用、无授权的尝试接入以及不规则的流量模板。一旦识别到，就可以去除不符合需要流量，以提高广域网性能，这样可能会避免链路升级，带给您即时的投资回报。
可以推动竞争的业务应用需要特别注意广域网链路，因为它们经常会给远程用户带来最多的问题。OptiView广域网分析仪提供必要的灵活性来对应用进行分类，根据应用或时间来追踪它们的利用率。这可以帮助确保在广域网上集中的应用，提高远程用户的工作效率。
广域网分析仪在测试界面的首页提供丰富的图形化信息，轻松就可以深入查看信息，您可以迅速查看到您的广域网链路上发生了什么。
当您的广域网分析仪接入OC3或OC12的广域网链路，它就会持续地监测 SONET 和 ATM 层。跟踪链路的使用，自动发现VC（虚电路），提供利用率、吞吐量、错误统计。明显地告诉您流量最大和错误最多的VC。高级设备搜索功能可以利用RMON将广域网链路上通讯的所有设备都显示出来，比如，最高的应用协议统计，最高的对话主机统计，最多的应用类型统计，最高对话主机统计。
设备搜索可以将网络设备进行自动分类，如主机，服务器，交换机，路由器等网络设备。网络搜索功能可以自动发现ATM所用的所有VP/VC，而且包括MPLS信息，可以分辨35种不同的ATM和PoS封装类型。
可以图形化地查看某个VC或所有VC，并分析数据，包括利用率，CRC错误，CLP或其它指定类型的信元流量，可以有选择地进一步查看某个VC或所有VC综合的详细结果。
SONET/SDH 和 ATM 错误和告警

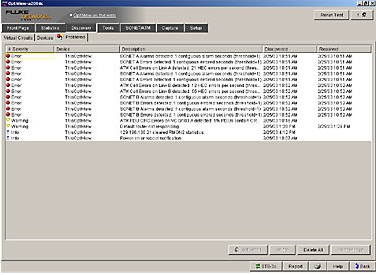

OptiView 广域网分析仪可以探测出发生在 SONET/SDH 和 ATM 链路上的最常见错误和告警。例如，SONET错误包括信号丢失、帧丢失、AIS/RDI告警、干扰码或错误时间等，ATM错误包括LOCD、HEC信元等，这些报告以数字表格的形式统计出来。
如果错误超过您所设置的门限值，可以在故障日志中报告出来
设备搜索和分析
设备搜索

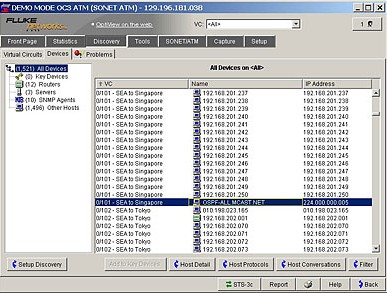

搜索的设备以广域网链路中源和目的IP设备形式显示出来。对于所有搜索出来的设备，都会显示出它的IP地址和设备名称（DNS， NetBIOS 或 SNMP）。 广域网分析仪以不同的形式将这此设备进行分类，如路由器，服务器，SNMP代理，用户主机等。所有设备都可以按照指定的属性索引，如虚电路、IP地址、名称。 对于选中的设备，还可以直接通过"Detail"按钮查看详情，通过这种方式定位在哪个VC有哪些主机，在服务器上运行着什么服务，路由器上运行着什么路由协议。
虚电路搜索
各个虚电路的封装属性可一起自动发现。现在支持35种不同的ATM和POS应用识别，包括MPLS、LLC SNAP、虚电路复用等等。另外，每个虚电路近端和远端所用的路由器IP地址和路由协议都可以查找出来。
利用率、RMON 和 RMON2 统计
利用率
利用率按不同角度分类，给出全面的统计数字，可以设置不同的采样频率来统计，检测所有VC或某个独立VC的数据，从5秒钟到一周的报告都可以存储在广域网分析仪中。这样可以验证带宽的可用性，确保服务被恰当分配，带宽资源不被浪费，将应用按优先权进行规划。
应用分析

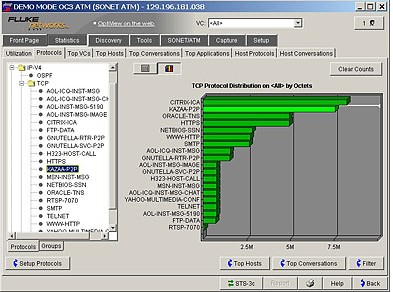

OptiView 广域网分析仪可以识别目前最常使用的应用，让用户对某一组织的应用，配置特别的名称。检查所有电路或选定虚电路的应用分布。协议以类似于文件夹的形式分层列出，可以由 OSI 模型的网络层到应用层逐层筛选。点击相应文件即可显示相应的协议分布，同时在右侧窗口中显示协议分布情况。可以按照图形和图表两种形式查看。
当检测出罕见的协议时，分析仪自动将其增加到监测列表中，同时显示所表示的端口号。
流量最高的VC（虚电路）
广域网分析仪可以同时监测所有VC的流量，并按照用户流量的变化自动地以不同条目分类索引，例如用户流量大小，CRC错误量，信元丢失率或其它标准。这一特点可以充许您同时快速全面地分析全部VC。
最高繁忙的对话主机

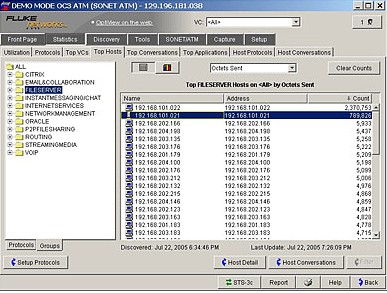

广域网分析仪可以针对全部VC或选中的VC中查看用户消耗带宽的情况，使用常见文件夹格式根据协议过滤您想查看的最繁忙主机。点击相应文件夹即可显示协议分布，同时在右侧窗口中显示协议分布情况。可以按照图形和图表两种形式查看。
最繁忙的会话也可以用相同的格式显示出来。 例如，您可以通过这种方式查看使用HTTP协议进行通信的最繁忙的主机占据指定VC带宽的情况。

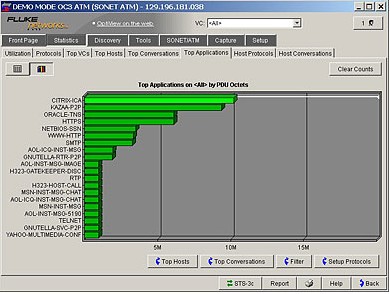

最繁忙的应用也可以显示出来。在按照要求分类之前可以将所有TCP和UDP的应用进行查看。
广域网通信中的数据包的捕捉
如果要深入解决问题，广域网分析仪集成了全面的捕捉数据包功能。分析仪有对OC3和OC12全双工的全速率捕包能力。在数据包捕捉功能界面开始设定捕包策略，或在主机对话统计界面点击捕包按钮，完成从源到目的设备之间的数据捕捉任务。 如果您需要深入分析，也可以方便地设置过滤策略。
最重要的是，广域网分析仪可以同时在选定的多个虚电路上同时捕捉数据包。实时探测所有VC数据，提高协议分析在故障诊断和监测方面的效率。 和其它协议分析仪一样， OptiView 广域网分析仪可以安排捕捉缓存的大小、选定AAL5协议数据单元的类型、过滤特定的协议、TCP和UDP的端口号、设置触发机制以及其它捕捉方式。
对于触发机制，可以按照触发方式捕捉数据，触发事情发生后，比较网络的变化。当选择停止后，可以马上调用协议分析专家软件OPV-PE查看，也可以存储数据包，将之存放在计算机硬盘。然后调用OPV-PE进行分析，详细解码。
