---唯一能够让您以可视化方式洞察企业网络状况的便携式、集成式网络分析仪

网络所发生的变更越大，您就越需要提高对网络的洞察和控制能力。

一般说来，现在的网络是非常稳定的。但问题是它们并非是静态的。网络管理和用户不断对新的技术、新的服务和更好的性能提出要求，这将不可避免地导致网络基础设施的改变、新应用的部署和安全性问题的出现。而且在这个过程中，您还需要控制 IT 成本，同时尽量减少企业的中断故障。这意味着您需要能够清楚地看到网络各个方面的状况，这样才能准确地评估新技术和新服务的影响，同时确保网络在现有条件下能够提供最大的性能。这并不容易。

有了功能强大的新型OptiView III 系列集成式网络分析仪，您可以清楚地了解整个企业的网络，以可视化方式查看网络中每个硬件、每个应用以及每个连接的状况。没有其它任何便携式工具能够提供如此强大的功能。它可以帮助您：

部署新技术和应用。

•          管理和验证基础设施变更。
•          解决网络和应用性能问题。
•          保护网络免受内部威胁影响。

它向您显示了网络目前的状况，并帮助您准确地评估网络是否符合部署所需变更的条件。

•          数秒内完成网络诊断
•          查看网络所有 7层所需的全部网络工具
•          将协议分析、主动发现、SNMP 设备分析和 RMON2 流量分析集成在一个移动解 决方案中

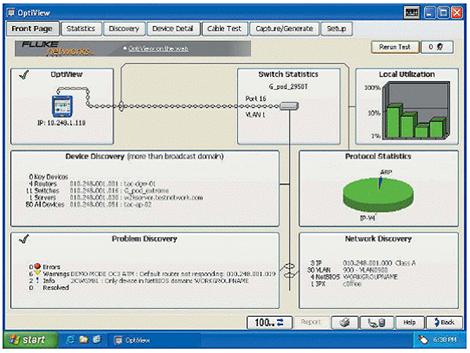

•          将来自多个高级网络测试的关键企业数据汇集到一个信息丰富、易于理解的首页
•          具有 Web 功能的远程分析可让最多七个用户同时访问一台设备
•          生成 HTML 报告
•          可用的无线WLAN测试选件
•          VoIP 和专家分析选件

第三代 OptiView 还为您提供了新功能，包括：

•          802.1X 验证
•          千兆线速捕获、流量生成和网络吞吐量测试
•          任意字符串匹配过滤和触发器
•          独立于封装的协议过滤
•          利用触发机制来控制捕获并提供事件分析
•          应用级流量分析
•          以可视化方式显示应用性能的应用层弹跳图

评估、检查和验证网络是否符合部署新应用、新技术和基础设施的条件

进行网络发现、流量分析、基础设施设备分析和记录。部署、保护和解决无线 LAN 问题。

验证新的配置和最终用户性能

识别 VLAN 配置；验证网络健康状况，审核交换机/ 路由器配置和性能。进行从源端到最终用户端的关键业务应用响应时间分析。

从内部保护网络

通过发现未经授权的设备和网络设备的不当使用来维护网络完整性。执行定期审核以识别违反规范 (HIPPA, SOX)的操作，并通过先进的数据包捕获和特定词汇或字符串过滤功能来检测限制性文档和机密信息的下载和共享。验证802.1x 配置、SNMP 团体字符串和 MAC级端口安全性。

改进对现有网络设备的利用

通过深入的流量分析，区分特定音频、视频、图像或数据应用，清除不必要的应用。

降低 MTTR 以及尽量减少网络中断和性能下降的发生

通过使用独立于供应商的基础设施分析，以及使用专家分析和任意字符串匹配的高级数据包捕获和解码，实时解决网络性能问题。

提高 IT 人员工作效率

让 IT 人员能够有效地确定企业网络中任何设备的位置，并实时了解用户或应用的带宽使用情况。

一键式流量分析

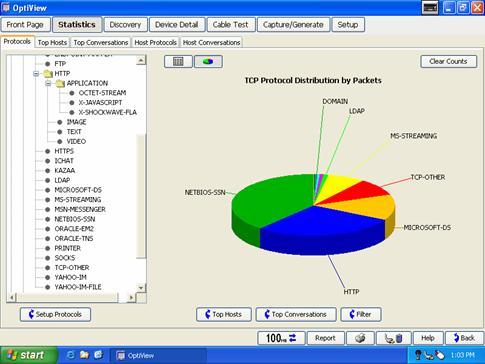

OptiView III 系列提供了实时的流量统计，它让用户能够了解网络资源的使用情况，同时加快了联网应用的响应速度，从而提高了用户满意度。轻松快速识别最活跃的会话设备、多播设备和广播设备，或是通过选择最活跃会话来确定哪些主机可能过度占用资源带宽。通过查看连接某一主机的最活跃会话，确定正在使用服务器带宽的用户。进行协议分布侦测以识别当前使用的最活跃协议，同时发现不必要和自定义的协议，并查看各主机正在使用哪些协议。

应用流量分析

自动发现从 MAC 层到应用层的所有协议和子协议。这项功能让 IT 人员可以识别正在使用链路带宽（包括使用动态分配端口号）的应用，以了解和验证各应用对于带宽使用的影响，同时识别使用非法应用的情况。在千兆链路上执行实时应用分析，并确定正在使用该应用的特定端点（服务器和主机）。同时，执行第 3 层或第 2 层跟踪路由以识别该端点在使用每个应用时连接的交换机或路由器接口。区分特定音频、视频、图像和数据应用，并显示每个应用的带宽使用水平，包括：

•           指向以下对象的 HTTP 流量：数据库、应用程序、音频、图像、文本、视频和 x-world (VRML)
•           指向 58 种应用程序的 HTTP 应用：例如 Lotus® Notes、Microsoft® Word、RealAudio®，Adobe® 和 Liquid Audio 等。
•           RealNetworks® RDT 音频、视频和数据流量
•           RTSP 嵌入式媒体和会话控制流量
•           VoIP
• 1)        RTP 视频和音频以及通过 H.323、SIP、RTSP 或 Skinny 建立的子类
• 2)        H.323、SIP 和 Cisco Skinny 的 VoIP 呼叫信令和呼叫控制
• 3)        H.323 VoIP 和视频会议
•           服务管理器、应用服务器和网关的 SAP R/3 流量
•           Oracle®
• 1)        连接管理器/ 连接管理器网关
• 2)        Oracle VP
•           Oracle TNS
• 1)        MS ODBC & OLE
• 2)        Oracle SQL Plus & Oracle Forms
• 3)        PeopleSoft
•          即时通信软件（AOL 和 MSN）
•          KaZaA® 下载

先进的发现技术，可在几秒钟时间内发现设备、网络和问题

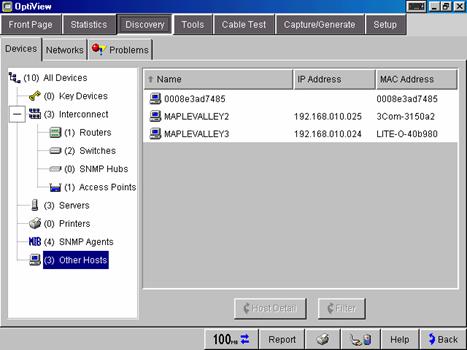

分析仪一旦连接到网络，无需任何交互，即会自动通过流量监控和实时主机查询开始发现网络中的设备。IT 人员立即可以按交换机、插槽和端口号查看网络中连接的设备，并查看设备的连接位置。他们可以调查并迅速确定“可疑”设备的位置，只需少量工作即可识别与设备配置不当有关的问题。分析仪将设备划分为互连设备（路由器、交换机、SNMP集线器和接入点）、服务器、打印机、SNMP 代理和其它主机。此外，还按 IP 子网、VLAN、NetBIOS 域和 IPX 网络、再加上每个类别的主机关,,,系来划分网络。可能存在问题的网络设备也会被发现。可检测的问题包括：IP 地址重复、子网掩码错误、默认路由器无响应以及其它问题。

IT 人员可以添加“关键设备”，分析仪将会自动通过 IP 或IPX ping 来测试所连网段到该设备的连接。如果关键设备没有响应，“问题发现”将显示“Key Device not responding（关键设备无响应）”，从而让您可以一目了然地监控关键网络设备。

此外，也可以配置分析仪来发现广播无法达到的子网，以显示远程站点设备的状况。生成所连网络以及远程站点网络中设备的最新 HTML 格式清单报告。

独立于供应商的基础设施设备分析
以可视化方式查看位于企业网络中的交换机和路由器。有了这些信息，您就可以优化网络性能、提高工作效率和降低成本，同时改进网络的可靠性和安全性。

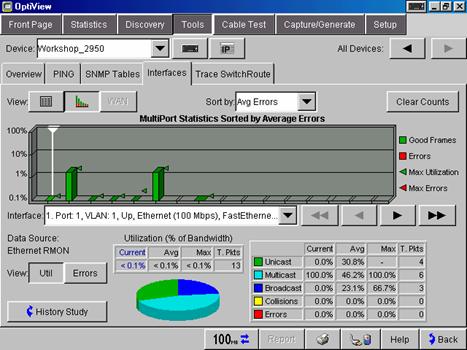

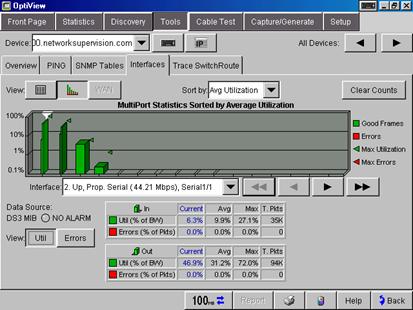

多端口交换机统计数据深入分析

•          所有交换机端口配置的表格视图，包括每台主机的标识及其第 2 层和第 3 层连接的交换机端口。
•          图形化显示每个交换机端口的使用情况和错误率，直观了解过度使用或出错的端口。

检测过度使用、过多出错的情况，并定位不活动的交换机端口，以确定性能问题是与链路速度或双工模式配置不当有关，还是与端口的主机数量有关。

VLAN 分析

通过查看以下信息，确定连接问题是否与 VLAN 配置有关：

•          交换机上配置的 VLAN。
•          每个 VLAN 的接口。
•          标识主干或上行端口以及当前使用的主干协议。
•          识别各个 VLAN 的成员主机。

Trace SwitchRoute

使用 Trace SwitchRoute 功能，可以了解两台设备通过交换网络进行通信时使用的确切路径。Trace SwitchRoute 从指定的“源设备”开始发现，并沿着路径跟踪到指定的“目标设备”。对于路径中的每台交换机，显示的结果包括 DNS 名称和 IP 地址、按端口号显示的内部交换机连接，以及链路速度和 VLAN 信息。

通过在 Trace SwitchRoute 屏幕的“Name（名称）”列中突出显示任一设备，并选择“Host Detail（主机信息）”，可以查看设备的网络配置信息。

路由器和 WAN 链路分析

深入的设备分析可以识别 Router ARP 缓存错误或路由表错误，同时让您能够以可视化方式管理和排除成本高昂的 WAN链路故障。请参阅 WAN 链路配置，它以图形化方式显示了利用情况和错误率，并标识了有关 ISDN、帧中继、T1/E1、T3 和ATM 链路的特定错误类型。

利用 Telnet 和 web 浏览器链接可以直接通过分析仪重新配置设备。

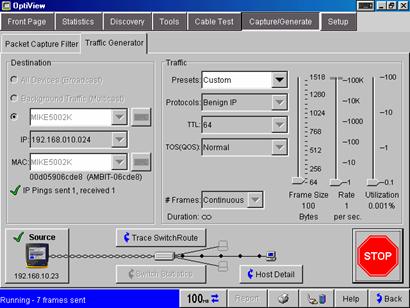

流量生成

通过使用最高可达 1 Gbps 的模拟流量来增加网络压力，以确定添加新应用或网络用户的影响，评估网络是符合实施新部署的条件。

用户可以配置协议类型、帧大小、帧速、使用率百分比和要传输的帧数，以及流量类型：广播、多播或单播。

可选择的协议包括：Benign Ethernet、Benign LLC 802.2、NetBEUI、Benign IP、IP ICMP Echo、IP UDP Echo、IP UDP Discard、IP UDP NFS 和 IP UDP NetBIOS。选择 IP 协议让您可以选择“存活时间”(TTL) 参数和 TOS (QOS) 参数，例如 Minimum Delay、Maximum Throughput、Maximum Reliability、Minimum Monetary Cost 和 Maximum Security 等，以确保正确的路由配置。

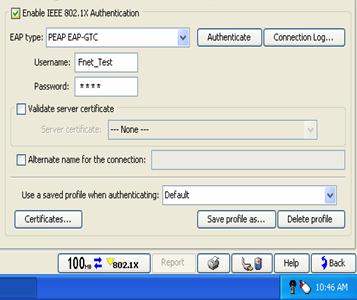

基于端口的网络访问控制 (802.1X)

为了加快 IEEE 802.1X 的部署，OptiView III 系列可通过一个验证服务器执行完整的 802.1x 事务，以确保部署正确的凭据。分析仪支持通过最常见的 EAP（可扩展验证协议）类型（总共 15 个）进行 802.1X 验证，允许导入软件证书以及存储多个验证配置文件，从而可以使用多个验证服务器连接到不同的广播域或网络，以进行部署、验证和故障排除。同时会生成一个详细的 802.1X 协议交换分析连接日志。

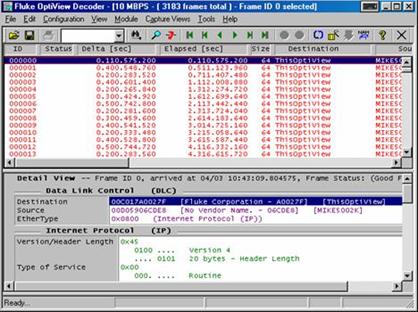

数据包捕获和解码

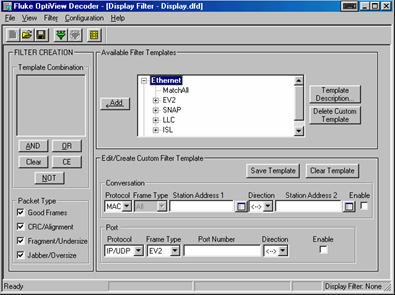

使用千兆线速数据包捕获和过滤功能，通过进行数据包级分析排除故障，并在部署新应用时执行高级故障排除。先进的捕获过滤器可以收集更为相关的数据，并通过过滤个别地址或会话、IPV4 地址范围、IP 子网和协议来限制要分析的流量。

捕获过程可以通过用户定义的触发事件来启动或停止，即可以在事件之前、之后或是事件发生时触发。此功能让您可以第一时间捕获事件，并避免启动一些没有实际价值的随机流量捕获。

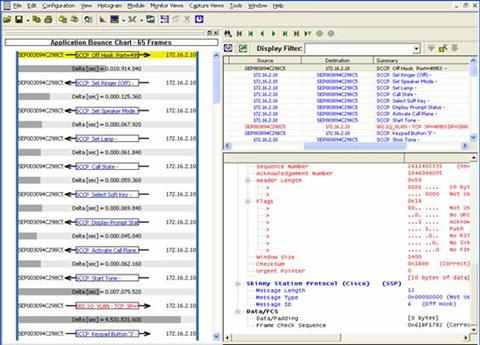

有了捕获的流量，便可启动 OptiView Integrated ProtocolExpert 来检查数据包级解码内容和详细信息，同时以图形方式显示各个会话线程。捕获的数据将被自动存储到会话中，并按时间顺序显示在“应用弹跳图”中，从而让应用程序的性能和故障问题更加易于查看和解决。

使用任意字符串匹配以发现和捕获任何内容

在检测时实时匹配任何词组或短语（不管其在数据包中处于有效负载还是标题的位置），以触发分析仪启动/停止捕获和/或过滤流量。使用任意字符串匹配来捕获有关任何应用错误消息的流量，在未加密的电子邮件、web 页面、文件传输或文档中检测包含某些词汇或短语的流量，以确定网络的非法使用，或者根据内容或文件名来检测某些限制性文档 (.doc, .xls, .pdf)的下载。此外，还可使用任意字符串匹配来标识和跟踪网络中不允许的应用程序，例如可能消耗大量带宽的流媒体或可能导致安全风险的 P2P 流量。总共有 8 组触发器或过滤器可供使用，它们可触发无人参与的捕获以供后续分析，从而让您可以在适当的时候进行分析，而无需在事件发生时当即进行分析。

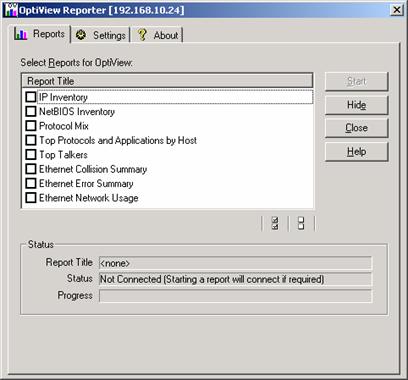

报告/ 记录

在查看统计数据、发现屏幕或详细屏幕时，按“Report（报告）”键将会生成有关协议、最活动的主机、最活动的会话、设备、网络、问题以及其它内容的 HTML 报告。这些报告可保存并在本地查看，或是通过 web 浏览器远程查看。

远程用户界面

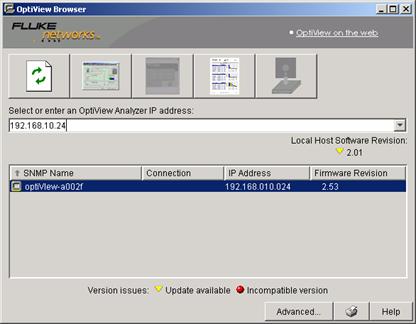

只需在 web 浏览器键入正确配置的 OptiView III 系列集成式网络分析仪的 IP 地址，即可检索保存的报告和捕获文件。您还可以安装远程用户界面 (UI)，并通过 TCP/IP 连接利用 PC 远程访问分析仪。安装远程 UI 后，只需提供要监控的分析仪的IP 地址，即可看到几乎与分析仪本地界面相同的界面。还可以对分析仪与远程 UI 之间的通信进行加密。一台分析仪可以支持 7 个远程会话，以便协同排除故障，或者可以在一台 PC 上打开多个会话以提供远程显示板视图。

用户账户

通过用户账户屏幕，您可以添加和修改每个分析仪用户的分析仪安全信息，以防止对某些分析仪功能的未经授权使用，从而使规章得到遵守。可以禁用的功能包括数据包捕获和分析、流量生成、远程用户界面和分析仪配置。

上下文帮助

帮助信息与上下文相关，它与分析仪中的各个屏幕有关。在显示帮助屏幕时，您可以从目录中选择其它信息，选择索引项，或是针对任何帮助主题或术语进行全文搜索。

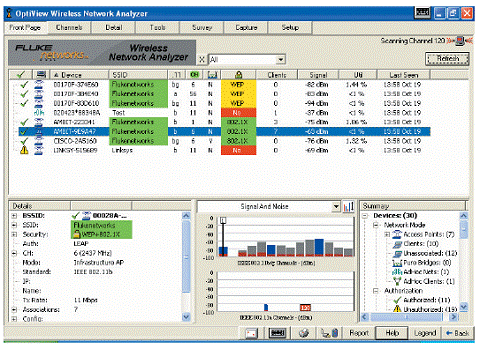

OptiView 无线选件

OptiView让您能够通过可视化方式管理 802.11 a/b /g 无线网络以及 10/100/1000 以太网铜缆和光纤有线网络。通过向屡获殊荣的 OptiView 集成式网络分析仪增加 Wi-Fi 检测、验证和故障排除等扩展功能， OptiView已成为网络可视化的首选工具。

使用 OptiView 无线选件，让整个网络状况一目了然。它是一个能够优质高效地完成主要无线网络任务的解决方案，例如：

•          发现无线接入点和客户端。
•          检测和定位流氓接入点。
•          基于活动客户端的连接测试。
•          通道监控。
•          数据包捕获和解码，以供全面分析 802.11 a/b/g WLAN。

此外，可以在分析仪中加载 福禄克网络功能强大的独立无线软件，例如加载用于站点调查分析的 InterpretAir WLANSurvey 软件，以便快速优化覆盖范围和性能；或者加载AnalyzeAir Wi-Fi Spectrum Analyzer，以便检测、识别和定位干扰 802.11 并导致间歇性性能问题的 RF 发射设备。

用于保密环境的可拆卸硬盘

只需连接一个工具，即可确保您的网络分析仪硬盘中存储的任何敏感数据都不会泄漏，并让您了解保密网络中发生的事情。

带有可拆卸硬盘的福禄克网络OptiView III 系列集成式网络分析仪为保密环境网络分析提供了全新的方法，它提供了全部 7 层所需的网络超级透视，同时为您的组织带来方便性和快捷性。通过将 OptiView III 系列集成式网络分析仪发现的网络信息存储到可拆卸硬盘，只需简单替换硬盘即可在不同级别的保密环境之间、以及保密环境和不保密环境之间灵活转移分析仪。

OptiView 吞吐量选件

使用吞吐量选件可测量两台福禄克网络设备之间的双向数据流，以检验 LAN 和 WAN 的吞吐能力。吞吐量测试要求您的网络中存在另外一台用于通信的设备。这台设备可以是OptiView 集成式或工作组分析仪，也可以是 EtherScopeTM 网络通。

使用吞吐量选件可以配置以下参数：

•          数据速度（最高 1 G bps） - 最大速度由链路速度和双工模式决定
•          帧大小－可以从 7 种不同的帧大小中进行选择，或是选择“扫描”以便对全部 7 种帧大小进行测试
•          内容 － 选择有效负载为所有 1、所有 0、交替出现的 1 和 0或随机出现的 1 和 0
•          测试持续时间可以在 2 秒钟到 18 小时之间变化测试结果可以通过表格或图形格式查看。速度格式表格视图包含本地和远程传输和接收速度，以及各设备接收到的帧的总百分比。如果切换到帧格式表格视图，可显示传输和接收到的本地和远程帧，以及各设备接收到的帧的总百分比。
  OptiView 专家分析选件

OptiView 专家分析选件可以在分析 OptiView 分析仪捕获的数据包时自动检测问题，从而加快故障排除的速度。“专家视图”对 OSI 层发现的问题进行了分类。此视图汇总了相关终端设备的地址或名称，以及触发“专家系统”发现问题的捕获文件的帧位置等信息。

“专家系统”可以识别的症状包括：

•          应用层：过量 ARP、过量 BOOTP、NFS 重传、HTTP Get 响应、HTTP Post 响应、服务器连接速度慢、服务器响应速度慢。
•          传输层：不响应的工作站、TCP/IP 校验和错误、TCP/IP 快速重传、TCP/IP 重传、TCP/IP 窗口冻结、TCP/IP 确认超时和 TCP/IP SYN 攻击。
•          网络层：<,/SPAN> ICMP 错误和 MST 不稳定。
•          数据链路层：非法的 MAC 源地址、广播/ 多播风暴和物理层错误。

双击 Expert Symptom（专家症状）按钮将显示 Expert Diagnosis（专家诊断）窗口，该窗口提供了终端设备的症状说明、可能原因以及建议操作。要获得所捕获流量的详细视图，请单击 Expert View（专家视图）中所列的任意一个终端设备。

OptiView IP 语音选件

IP 语音是当今 IT 组织所部署的最关键的应用之一。随着VoIP 服务的推出，人们对呼叫连通性和音质提出要求。因此，IT 机构就必须在实施期间或之后，利用适当的工具来监控 VoIP呼叫的服务质量。OptiView 集成式网络分析仪和 VoIP 选件结合使用可以处理捕获文件，并使用高级算法对所传送语音的质量进行分级。您无需执行详细的解码工作就可为每次呼叫生成实时的服务质量评估。

您可以为关键的 VoIP 服务质量参数（如 R 因素、抖动、丢包和通话建立时间）设置 Quality Grading（质量分级）阈值。对于关键的服务质量参数，将显示每个 Quality Grade（质量分级）内的呼叫数量。每次呼叫的详细 VoIP 信息将清晰地显示在表格视图中，这便于快速识别采用的路由以及参与的网关，使您能快速地排除故障。由于网络和流量模式随新应用程序和用户的出现而发展变化，因此 VoIP 服务质量通常以人们觉察不到的速度下降，直至完全无法服务。最初的 VoIP 部署在早期可能会运行良好，但是网络上不断积累的变更会慢慢破坏 VoIP 性能，甚至使其完全不可用。OptiView 确保实现 VoIP 性能的可见性，以便您能快速解决由于网络成长和开发而导致的问题。

VoIP 选件为最常用的 VoIP 协议（H.323、Cisco Skinny(SCCP)、MGCP 和 SIP）提供了详细的解码功能。详细的信息可用于快速确立呼叫建立问题。与易于使用的单一呼叫过滤器和呼叫与通道表视图结合使用后，可以轻松解决通常由配置错误、网络设备不兼容以及互操作性引起的呼叫建立故障。

“IP 语音”选件可以帮助您保证该关键任务应用的服务质量 (QoS)。而且，通过测量不同网络位置的通话质量，IT 人员可以识别需要重新配置或进行升级的网段。

OptiView 光纤检查仪选件

污垢、灰尘和其他污染物是光纤高速数据传输的大敌。与过去相比，当今的网络应用需要更高的带宽和更低损耗，因此保持所有光纤连接干净、无污染对于确保网络运转非常重要。解决方案就是使用福禄克网络的 OptiView III 系列集成式网络分析仪与 OptiView 光纤检查仪选件。

OptiView 光纤检查仪选件是一个便携式的视频显微镜，它和 OptiView III 系列集成式网络分析仪的USB接口相连接，可以让您很方便地检测硬件设备和配线板中安装的各种类型的光纤终端。您无需在检查之前对配线板的背面进行任何操作或拆卸硬件设备，从而节约了您的时间。您只需插入视频探头并在每条光纤的原位处检查，而不必取出这些光纤。

OptiView 光纤检查仪可以：

•          轻松检查配线板上安装的光纤接头。
•          快速确定硬件设备上的光纤接头是否干净并且状态良好－而不用拆卸硬件设备！
•          避免了检查活动光纤的危害。
•          与标准的 ST、SC 和 FC 接头以及其它接头类型（包括带有可选适配器尖端的小型接头）兼容。
•          利用现有 OptiView III 系列集成式网络分析仪，无需使用单独的显示器。

Professional Vision 套件

Professional Vision 套件可将 OptiView III 系列集成式网络分析仪变成一个完整的可视网络管理解决方案。通过与集成式网络分析仪配合使用，可以监控、分析和排除故障，从而让您轻松掌控出现的各种情况。您可以可视的方式了解整个企业网络，同时能够深入查看 7 层的情况。

使用 OptiView Protocol Expert，您可以通过应用层数据识别问题。它可以分析 OptiView 分析仪捕获的文件，并使用专家分析进行全部 7 层解码。先进的过滤和触发功能让您可以找到冲突的数据包。而且，OptiView 控制台软件可以在您的交换网络中监控和跟踪用户定义的端口。或者，可将其设置为从您的分析仪中收集数据。利用我们独一无二的 Visio® 软件，仅需一次单击即可生成网络连接图表。并且如果某一关键设备、路由器或交换机过载，您可立即了解到相关情况。
