电子负载

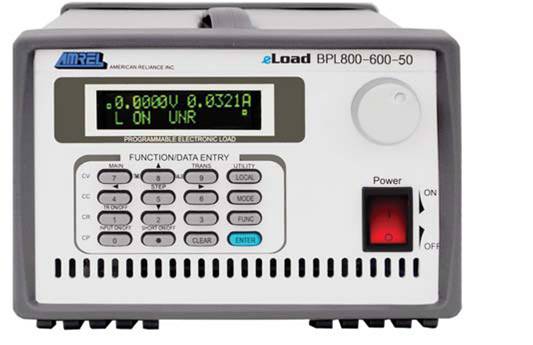

BPL可编程直流电子负载技术指标

CV工作模式技术指标

CVL 范围: 0 ~ 10% of VMAX

CVM 范围: 0 ~ 50% of VMAX

CVH 范围: 0 ~ 100% of VMAX

精度: 0.05% of Value ± 0.1% of Rating

分辨率: 1/16000 of 额定电压

瞬态时间(SLOW) 0.250 ~ 255.9 (ms)

瞬态时间(FAST) 0.250 ~ 25.59 (ms)

CR and CP工作模式技术指标

更多细节，请参考官方数据手册

通用技术指标

远程接口： RS-232, GPIB & USB/以太网

模拟编程： 0 ~ 10Vdc

精度: 工作模式精度 ± 0.1% of Rating

电压监控精度: 0.10% of RDG ± 0.1% of Rating

电流监控精度: 0.10% of RDG ± 0.1% of Rating

电流监控(CCUL) 精度: CCUL 工作模式精度 ± 0.1% of Rating

频率精度: 0.1Hz ~ 20kHz

精度: 0.10%

交流输入： 95~240Vac 48 ~ 62Hz

操作温度： 5°C ~ 40°C

尺寸： 15.65" (L) x 8.35" (W) x 5.20" (H)

重量： 22 lbs

CC工作模式技术指标

CCL 精度: 0 ~ 10% of IMAX

CCM 精度: 0 ~ 50% of IMAX

CCH 精度: 0 ~ 100% of IMAX

精度: 0.05% of Value ± 0.1% of Rating

CCUL 精度: 0 ~ 10% of IMAX

CCUL 精度: 0.05% of Value ± 0.05% of Range:

分辨率: 1/16000 of Rated

瞬态时间(SLOW)： 0.250 ~ 255.9 (ms)

瞬态时间(FAST)： 0.025 ~ 25.59 (ms)

保护:

过功率保护: 110% * PMAX

过电压保护: 105% * VMAX

过电流保护: 110% * IMAX

过温度保护: 90°C ± 5°C

远程抑制 (RI)： 短路

错误指示：SPDT继电器

其他可编程保护:s:  OPP, OVP, OCP, UVL & Anti-Oscillation

绝缘强度

初级电路对机壳： 1500Vac，一分钟

初级电路对负载输入端：1500Vac，一分钟

负载输入端对机壳：1500Vdc for 1 Minute
